Quel est le système de régulation du générateur de biogaz chinois CHP ?

En tant que fournisseur de générateurs de biogaz chinois, on me pose souvent des questions sur le système de régulation de ces machines remarquables. Dans cet article de blog, je vais approfondir les subtilités du système de régulation, en expliquant ses fonctions, ses types et son importance dans le fonctionnement des unités de cogénération avec générateur de biogaz.

Comprendre les bases d'un générateur de biogaz CHP

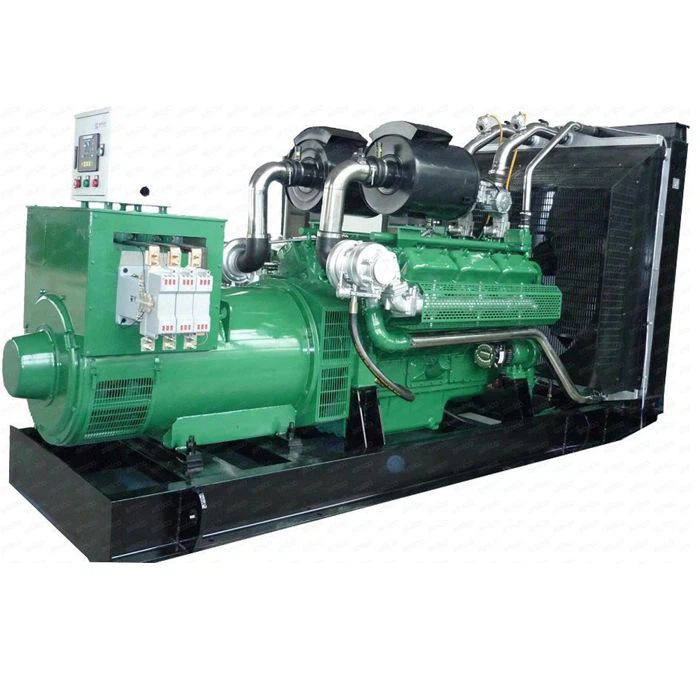

Avant de plonger dans le système de régulateur, comprenons brièvement ce qu'est un générateur de biogaz CHP (Combined Heat and Power). Les unités de cogénération avec générateur de biogaz sont conçues pour convertir le biogaz, une source d'énergie renouvelable produite à partir de la digestion anaérobie de matières organiques, en électricité et en chaleur. Cette capacité à double sortie les rend très efficaces et respectueux de l'environnement. Vous pouvez en apprendre davantage surGénérateur de biogaz ÉlectricitéetGénérateur de biogaz CHPsur notre site Internet.

Le rôle du système de gouverneur

Le système de régulateur est un élément crucial d’un générateur de biogaz CHP. Sa fonction première est de réguler le régime du moteur. Dans un générateur de biogaz CHP, le moteur entraîne un alternateur pour produire de l'électricité. Maintenir une vitesse constante et stable est essentiel pour plusieurs raisons.

Premièrement, la fréquence de l’électricité produite est directement liée au régime moteur. Dans la plupart des réseaux électriques, la fréquence standard est de 50 Hz ou de 60 Hz. Tout écart par rapport à cette fréquence standard peut entraîner des problèmes pour les appareils et équipements électriques connectés au réseau. Le système de régulateur garantit que le moteur tourne à une vitesse qui produit de l'électricité à la bonne fréquence.

Deuxièmement, un régime moteur stable est nécessaire au fonctionnement efficace du moteur lui-même. Les fluctuations de vitesse peuvent entraîner une combustion inégale, une usure accrue des composants du moteur et une réduction du rendement énergétique. En régulant la vitesse, le système de régulateur contribue à optimiser les performances du moteur et à prolonger sa durée de vie.

Types de systèmes de gouverneur

Il existe principalement deux types de systèmes de régulateur utilisés dans les unités de cogénération des générateurs de biogaz : les régulateurs mécaniques et les régulateurs électroniques.

Gouverneurs mécaniques

Les régulateurs mécaniques sont utilisés depuis longtemps dans les moteurs. Ils fonctionnent selon le principe de la force centrifuge. Un ensemble de poids est fixé à un arbre rotatif. À mesure que le régime du moteur augmente, la force centrifuge agissant sur les poids les fait se déplacer vers l'extérieur. Ce mouvement se traduit ensuite par une action mécanique qui ajuste l'alimentation en carburant du moteur. Par exemple, si le régime moteur est trop élevé, le régulateur réduira l'alimentation en carburant, et si le régime est trop bas, il augmentera l'alimentation en carburant.

Les régulateurs mécaniques sont de conception relativement simple et sont connus pour leur fiabilité. Ils ne nécessitent pas de source d'alimentation externe pour fonctionner, ce qui les rend adaptés aux applications où une alimentation électrique stable peut ne pas être disponible. Cependant, ils présentent certaines limites. Ils peuvent ne pas être aussi précis que les régulateurs électroniques, en particulier dans des conditions de charge qui changent rapidement. De plus, ils peuvent nécessiter un entretien plus fréquent pour assurer un bon fonctionnement.

Gouverneurs électroniques

Les régulateurs électroniques, quant à eux, utilisent des capteurs et des unités de commande électroniques (ECU) pour réguler le régime du moteur. Des capteurs sont installés sur le moteur pour mesurer des paramètres tels que la vitesse, la charge et la température. L'ECU traite les données de ces capteurs et envoie des signaux au système d'injection de carburant ou au papillon des gaz pour ajuster l'alimentation en carburant.

Les régulateurs électroniques offrent plusieurs avantages par rapport aux régulateurs mécaniques. Ils peuvent fournir un contrôle de vitesse plus précis, en particulier dans des conditions de charge dynamique. Ils peuvent également s’adapter rapidement aux changements de charge, garantissant ainsi une puissance de sortie stable. De plus, les régulateurs électroniques peuvent être intégrés à d’autres systèmes de contrôle moteur, permettant une gestion moteur plus complète. Cependant, ils sont plus complexes et plus coûteux que les régulateurs mécaniques et nécessitent une source d’énergie fiable pour fonctionner.

Composants d'un système de gouverneur électronique

Un système de régulateur électronique se compose généralement des composants suivants :

Capteurs de vitesse

Les capteurs de vitesse sont utilisés pour mesurer la vitesse de rotation du moteur. Il existe différents types de capteurs de vitesse, tels que les capteurs magnétiques et les capteurs à effet Hall. Ces capteurs génèrent des signaux électriques proportionnels au régime moteur.

Unité de commande électronique (ECU)

L'ECU est le cerveau du système de régulateur électronique. Il reçoit les signaux des capteurs de vitesse et autres capteurs, traite les données et calcule les signaux de commande appropriés. L'ECU utilise des algorithmes préprogrammés pour déterminer l'alimentation en carburant optimale en fonction du régime moteur et des conditions de charge.

Actionneurs

Les actionneurs sont chargés d’ajuster l’alimentation en carburant du moteur. Dans un générateur de biogaz CHP, les actionneurs peuvent être des pompes d'injection de carburant ou des papillons. L'ECU envoie des signaux de commande aux actionneurs pour les ouvrir ou les fermer selon les besoins afin de maintenir le régime moteur souhaité.

Système de gouverneur et gestion de la charge

L’un des principaux défis liés à l’exploitation d’un générateur de biogaz CHP est la gestion de la charge. La charge du générateur peut varier en fonction de la demande d'électricité et de chaleur. Par exemple, pendant les heures de pointe, la charge peut être élevée, tandis que pendant les heures creuses, elle peut être faible.

Le système de régulateur joue un rôle essentiel dans la gestion de la charge. Lorsque la charge sur le générateur augmente, le régime moteur a tendance à baisser. Le système de régulateur détecte cette baisse de vitesse et augmente l'alimentation en carburant du moteur pour maintenir la vitesse. À l'inverse, lorsque la charge diminue, le régime moteur peut augmenter et le système de régulateur réduit l'alimentation en carburant.

En plus des changements de charge, le système de régulation doit également gérer les changements brusques de charge, par exemple lorsqu'un gros appareil électrique est allumé ou éteint. Les régulateurs électroniques sont particulièrement efficaces pour gérer les changements brusques de charge en raison de leurs temps de réponse rapides.

Importance de la maintenance du système de gouverneur

Un bon entretien du système de régulation est essentiel pour le fonctionnement fiable et efficace d’un générateur de biogaz CHP. Un entretien régulier peut aider à prévenir des problèmes tels qu'un contrôle de vitesse inexact, un calage du moteur et une puissance de sortie réduite.

Pour les régulateurs mécaniques, les tâches de maintenance peuvent inclure la vérification de l'état des poids, des ressorts et des tringleries. Ces composants doivent être exempts d’usure et de corrosion. La lubrification des pièces mobiles est également importante pour garantir un fonctionnement fluide.

Pour les régulateurs électroniques, la maintenance implique la vérification des capteurs, de l'ECU et des actionneurs. Les capteurs doivent être calibrés régulièrement pour garantir une mesure précise de la vitesse. L'ECU doit être vérifié pour tout code d'erreur et les actionneurs doivent être testés pour garantir leur bon fonctionnement.

Conclusion

Le système de régulateur fait partie intégrante d'un générateur de biogaz chinois. Il joue un rôle essentiel dans la régulation du régime moteur, garantissant la production d'une électricité de haute qualité et l'optimisation des performances du moteur. Qu'il s'agisse d'un régulateur mécanique ou d'un régulateur électronique, chaque type présente ses propres avantages et convient à différentes applications.

En tant que fournisseur d'unités de cogénération pour générateurs de biogaz, nous comprenons l'importance d'un système de régulation fiable. Nous proposons des unités de cogénération génératrices de biogaz de haute qualité avec des systèmes de régulation avancés pour répondre aux divers besoins de nos clients. Si vous êtes intéressé par nos produits ou si vous avez des questions sur le système de régulation ou la cogénération du générateur de biogaz en général, n'hésitez pas à nous contacter pour une discussion plus approfondie et un achat potentiel.

Références

• Heywood, JB (1988). Fondamentaux du moteur à combustion interne. McGraw-Colline.
• Taylor, CF (1985). Le moteur à combustion interne en théorie et en pratique. Presse du MIT.
